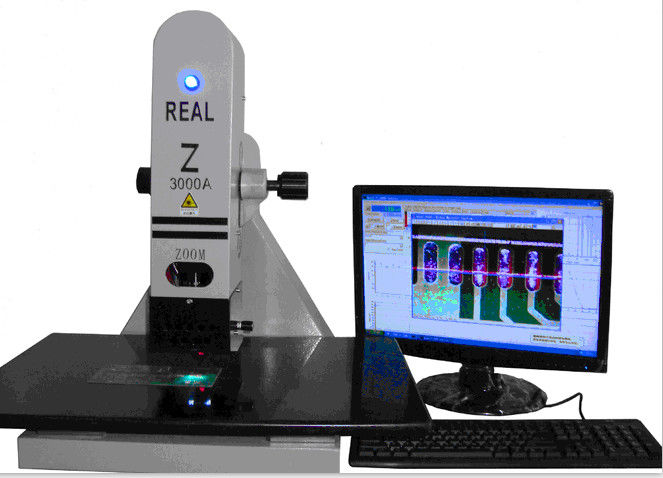

Sistem Pengukuran Optik 3D, Sistem Pengukuran Video Digital

Sistem Pengukuran Optik 3D dapat menyelesaikan semua permintaan pengukuran dan terutama sesuai untuk bengkel dan laboratorium pengukuran, banyak digunakan dalam industri penerbangan, luar angkasa, pertahanan, otomotif, cetakan dan elektronik, dll.

Fitur utama:

1. Struktur rangka tertutup yang sederhana dan kompak.

2. adopsi teknologi perancangan yang tepat dari cenderung cirbeam (paten) menjamin mesin ringan, pusat gravitasi rendah, kekakuan yang kuat dan kesalahan kecil dalam gerakan untuk memastikan stabilitas mesin.

3. Sumbu Z menggunakan perangkat balancing silinder, sangat meningkatkan akurasi dan stabilitas pemosisian sumbu Z.

4. Sistem penggerak menggunakan merek motor servo DC berkinerja tinggi yang terkenal secara internasional, perangkat penggerak sabuk bergigi untuk memastikan transmisi yang lebih cepat dan lebih akurat, kinerja olahraga yang lebih baik.

5. SB-spesifik sistem kontrol koordinat untuk menjamin stabilitas gerakan, 21 teknologi koreksi kesalahan geometrik.

6. Perangkat lunak yang digunakan dengan hak kekayaan intelektual independen, paket perangkat lunak pengukuran AC-DMIS yang kuat, fungsi pengukurannya yang sempurna, dan fitur online memberikan pengguna solusi pengukuran yang sempurna.

Fungsi Utama Sistem Pengukuran Optik 3D

1) Konfigurasi pengukuran parameter lingkungan dan parameter gerakan.

2) Memeriksa konfigurasi dan kalibrasi sistem.

3) Menangkap titik pengukuran.

4) Elemen geometri dasar.

5) Pembentukan elemen, transformasi, review, proyeksi, penyimpanan, transfer dan perhitungan yang relevan.

6) Pengaturan, penyimpanan dan transformasi sistem koordinat dan sistem koordinat benda kerja.

7) Penilaian toleransi dimensi dan toleransi posisi.

8) Simpan dan masukan file hasil pengukuran.

9) Impor dan konversi model CAD 3D.

10) Koherensi antara sistem koordinat Model dan sistem koordinat sebagian.

11) Penjemputan Fitur dan titik permukaan melengkung pada model.

12) Pembuatan dan pengukuran garis permukaan bagian.

13) Pembuatan dan pengukuran permukaan melengkung.

14) Pemrograman Offline berdasarkan model CAD

Karakter: (spesimen tetap dan pemindahan kolom ganda)

Penuh Otomatis Ganda Kolom Jenis Alat Ukur Video Akurasi Tinggi

Basis mesin mengadopsi marmer (level 00), desain platform pengujian yang solid, memastikan stabilitas dan kekakuan yang tinggi.

Mengadopsi sekrup bola gerinda THK Jepang & rel panduan presisi THK, sistem servo kinerja tinggi Panasonic kontrol penuh, akurasi tinggi, kecepatan tinggi, stabilitas tinggi.

Mengadopsi USA TEO resolusi tinggi berwarna-warni industri 800 kawat TV pada CCD.

Pastikan gambar pengujian berkualitas tinggi dan kecepatan pengujian cepat.

Lensa zoom otomatis penuh, tidak perlu pengukuran setelah mengubah zoom lensa.

Program tetracyclic delapan zona LED permukaan cahaya dingin, sumbu dingin pelek sumbu langsung, (cahaya dingin koaksial untuk opsi)

Germany Heidenhain tipe terbuka skala optik SMT 0,0005mm

England Renishaw kepala pengukur yang dapat disentuh (Penyelidikan otomatis sistem SCR untuk opsi) dan Penyelidikan Laser Keyence Jepang.

R & D fungsional penuh otomatis fungsionalitas penuh perangkat lunak pengukur 3D, dapat diuji secara otomatis oleh program.

Video, probe, uji laser koaksial, dapat uji otomatis dengan program.

Dapat opsi rentang sumbu Z: 300-500mm
