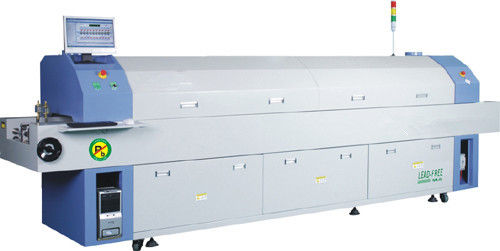

Oven Reflow Nitrogen Bebas Timbal Dengan Teknologi Pemanasan Paten SMT LEAD

Fitur Produk:

Mesin ini mengadopsi metode pemanasan papan pemanas impor dengan suhu rata dan efisiensi kompensasi panas tinggi, sangat cocok untuk dijual komponen BGA CSP.
Desain roda angin paten dapat memastikan kecepatan angin kecepatan angin dapat disesuaikan dengan konversi frekuensi.
Semua zona suhu menerapkan kontrol PID siklus tidak tergantung dan gaya pemanas naik dan turun, yang membuat suhu oven akurat dengan kapasitas panas yang besar.
Pemanasannya cepat, butuh kurang dari 30 menit panas dari suhu normal ke suhu kerja.
Didukung oleh motor kecepatan tinggi impor suhu tinggi dengan kualitas tinggi, angin panas yang dibuat stabil tanpa getaran dan kebisingan.
Penutup atas dari oven dinaikkan oleh handspike listrik, aman dan kredibilitas.
Konveyor paralel inphase dari rantai dan mesh yang mengadopsi pengaturan kecepatan langkah yang lebih rendah.
Lagu ini terbuat dari paduan aluminium khusus dengan akurasi kekakuan tinggi dan intensitas sistem pengisian rantai Afrika.
Fungsi perlindungan daya UPS mati yang memastikan output normal papan PCB tanpa kerusakan setelah daya mati.
Sistem kontrol perangkat lunak pemrograman yang kuat, Dapat mendeteksi suhu online PCB dan dapat menganalisis, menyimpan, dan mengetik
kurva data.
Protokol MODBUS diadopsi dalam komunikasi PC dan PLC bekerja secara stabil tanpa penghentian sistem.
Secara otomatis memantau dan menampilkan kondisi kerja oven, parameter oven dapat dimodifikasi setiap saat.
Desain solder khusus, hemat suhu terbaik, konsumsi daya terendah di bidang yang sama.
Memaksa pendinginan air dengan cepat dan genap, kecepatannya dapat dikontrol dengan konversi frekuensi, tidak ada peningkatan suhu
titik solder halus dan bersinar.
Flowmeter nitrogen memungkinkan Anda untuk mengetahui fluks nitrogen kapan saja.
Mengekstraksi oksigen dengan cepat dan mengisi dengan nitrogen yang dapat memberikan nitrogen dengan kemurnian tinggi dengan mudah.
Teknologi anti bocor nitrogen vertikal untuk mencegah bocornya nitrogen.

Model TOP7720N TOP8820N TOP1020N
Pemanasan bagian dari parameter
Zona Pemanasan Top7 / Bottom7 Top8 / Bottom8 Top10 / Bottom10
Zona Pemanasan Panjang 2625mm 3000mm 3750mm
Kuantitas Zona Pendinginan Top2 / Bawah2
Sistem Konveyor
Lebar Maks. Dari Jenis Rail 400mmMesh jenis sabuk 450mm
Rentang Penyesuaian Rel 50-400mm
Arah Konveyor L → R (R → L)
Jenis Fixation Rail Rail Tetap Depan (Opsi: Rail Tetap Belakang)
Konveyor Tinggi Mesh 880 ± 20mm, Chain900 ± 20mm
Conveyor Type Chaim + Mesh
Kecepatan Konveyor 300-2000mm / Min
Sistem Pengendalian
Power 3 Phase 5 Wores (380V 50 / 60Hz)
Kekuatan Memulai 38Kw 45Kw 58Kw
Approx.10Kw Approx.12Kw Approx.15Kw
Waktu Pemanasan Sekitar 20 menit
kisaran Temperatur Kontrol Kamar Temperatur-350 ℃
Kontrol Suhu Kendali komputer loop tertutup PID, kontrol SSR
Kontrol Suhu PC LCD + PLC
Akurasi Kontrol Suhu ± 1 ℃
Kesalahan Distribusi Suhu PCB ± 1-2 ℃
Standar Metode Pendinginan: Jenis Udara Paksa (Opsi: Water-Chiller)
Abnormal Alarm AbnormalTemperature (Temp Ekstra Tinggi / Ekstra Rendah)
Board Dropped Alarm Tower Light: Pemanasan Kuning; Hijau-Normal; Merah-Abnormal
Ukuran & Berat Mesin
Approx Weight Approx.2000Kg Approx.2200Kg Approx.2500Kg
Dimensi (mm) L × W × H L49000 × W1400 × H1600 L5200 × W1400 × H1600 L6000 × W1400 × H1600
Volume Knalpot 10 kubik / min 2 saluran 180MM
Bagian nitrogen
Sistem nitrogen (RFN-820) / Nitrogen fluks: 20-30m3 / jam Kerapatan oksigen: 500-800ppm
Sistem pendingin air eksternal Daya: Kecepatan Pendinginan 3P: ≥6 ℃ dtk
