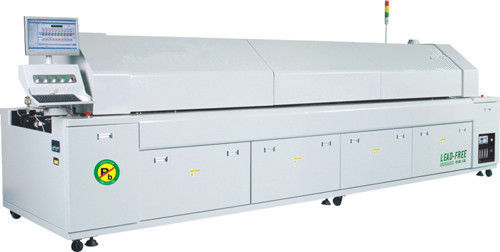

TOP8820N Peralatan Perakitan SMT Otomatis 10 Zona Timbal Oven Reflow Gratis

  • TOP8820N SMT Assembly Equipment Automatic 10 Zones Lead Free Reflow Oven
  • TOP8820N SMT Assembly Equipment Automatic 10 Zones Lead Free Reflow Oven
Tempat asal Cina
Nama merek PY
Nomor model TOP8820N
Kuantitas min Order 1
Harga Negotiation
Kemasan rincian Kotak

Hubungi saya untuk sampel dan kupon gratis.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Nama oven reflow nitrogen Tegangan 380V / 3 Phase
conveyor langsung kiri ke kanan waktu pemanasan 15 MIN
Nomor model LED Reflow Oven E8 Berat 2100kg
Kapasitas yang ternilai 35KW
Cahaya Tinggi

mesin pengeluaran epoxy

,

mesin gelombang solder
Tinggalkan pesan
Deskripsi Produk
TOP8820N Peralatan Perakitan SMT Otomatis 10 zona bebas timah oven

Spesifikasi

1. Ramah lingkungan
2. Hemat energi
3. Desain baru, dibangun dengan kualitas
4. Operasi sederhana
5. Layanan purna jual yang baik

GSD-L10 Memimpin Oven Reflow Gratis

ITEM SPESIFIKASI
Sistem pengaturan PC + PLC
Pemanasan / pendinginan 20 zona pemanasan 2 zona pendinginan
Panjang zona pemanasan 3250mm
Kisaran suhu Suhu kamar-350 ° C
Akurasi suhu ± 1 ° C
Tiga suhu ± 2 ° C
Pendinginan Pendinginan paksa (sistem pendingin yang dipatenkan)
Ukuran PCB 50 ( W ) -400mm ( W )
Transfer PCB tingkat tinggi 900 ± 20mm
Transmisi Rel rantai & sabuk jala
Arah transmisi L → R ( R → L )
Kecepatan transmisi 0-2000mm / mnt disesuaikan
Berbagai macam catatan trek 50-500mm
Lebar bersih 460mm
Perlindungan kegagalan daya UPS
Sumber Daya listrik A3ø380V 50HZ
Daya kerja normal / total konsumsi daya 6 / 82KW
Dimensi (l * w * h) 5800mm (L) * 1500mm (W) * 1550mm (H)
Bobot 2250KG

Fitur:

l antarmuka operasi Windows diadopsi dan dua metode kontrol, termasuk kontrol PC dan kontrol darurat darurat , dirancang untuk memastikan keamanan perangkat.

l Cara pemanasan yang canggih memecahkan masalah sudut mati yang mungkin timbul saat pematerian ulang reflow.

l Desain roda angin profesional dengan kecepatan hembusan yang stabil yang secara efektif menghindari kerataan angin ketika PCB dipanaskan. sehingga mencapai pemanasan ulang yang paling efisien.

l Daerah dengan temperatur yang berbeda mengadopsi sirkulasi yang tidak saling tergantung satu sama lain, dengan kontrol PID independen dan metode pemanasan atas / bawah, untuk memastikan suhu yang akurat dan rata dari ruang bulu dan kapasitas termal yang besar.

l lapisan pelestarian pemanasan mengadopsi kualitas aluminium silikat panas melestarikan bahan, dengan efek pelestarian yang baik dan kecepatan pemanasan tinggi. dibutuhkan 20 menit untuk memanaskan suhu kerja dari suhu kamar.

l Kualitas motor kecepatan tinggi suhu tinggi berjalan stabil dengan getaran cahaya dan kebisingan rendah

l Fur na ce didongkrak oleh silinder dan didukung oleh safety rod untuk memastikan keamanan dan kenyamanan.

l PCB disampaikan non-level dengan frekuensi dan kecepatan yang berubah serta jaringan dan rantai sinkron untuk memastikan stabilitas yang hebat.

l Rel panduan paduan aluminium berkualitas khusus diadopsi dan sistem pengisian bahan bakar otomatis memastikan akurasi debugging rel guild serta umur pakai.

l Fungsi UPS dilengkapi untuk memastikan output normal PCB setelah pemadaman listrik dan menghindari kerusakan.

l Perangkat lunak memiliki fungsi yang kuat. Dapat mengukur suhu PCB online dan dapat menganalisis, menyimpan dan mencetak data dan kurva dari waktu ke waktu.

l PC dan PLC mengadopsi Protokol PC / PP untuk berkomunikasi satu sama lain yang memastikan kerja yang stabil dan menghindari sistem mati. Otomatis mendeteksi dan menunjukkan status kerja perangkat.

l Pendinginan udara paksa ; PCB bersuhu ≤60 ° C.

lDesain kapal bulu khusus , dengan kemampuan pelestarian panas yang baik dan konsumsi daya yang rendah.

Fitur Produk:


Mesin ini mengadopsi metode pemanasan papan pemanas impor dengan suhu rata dan efisiensi kompensasi panas tinggi, sangat cocok untuk dijual komponen BGA CSP.
Desain roda angin paten dapat memastikan kecepatan angin kecepatan angin dapat disesuaikan dengan konversi frekuensi.
Semua zona suhu menerapkan kontrol PID siklus tidak tergantung dan gaya pemanas naik dan turun, yang membuat suhu oven akurat dengan kapasitas panas yang besar.
Pemanasannya cepat, butuh kurang dari 30 menit panas dari suhu normal ke suhu kerja.
Didukung oleh motor kecepatan tinggi impor suhu tinggi dengan kualitas tinggi, angin panas yang dibuat stabil tanpa getaran dan kebisingan.
Penutup atas dari oven dinaikkan oleh handspike listrik, aman dan kredibilitas.
Konveyor paralel inphase dari rantai dan mesh yang mengadopsi pengaturan kecepatan langkah yang lebih rendah.
Lagu ini dibuat dari paduan aluminium khusus dengan akurasi kekakuan tinggi dan intensitas sistem pengisian rantai Afrika.
Fungsi perlindungan daya UPS mati yang memastikan output normal papan PCB tanpa kerusakan setelah daya mati.
Sistem kontrol perangkat lunak pemrograman yang kuat, Dapat mendeteksi suhu online PCB dan dapat menganalisis, menyimpan, dan mengetik
kurva data.
Protokol MODBUS diadopsi dalam komunikasi PC dan PLC bekerja secara stabil tanpa penghentian sistem.
Secara otomatis memantau dan menampilkan kondisi kerja oven, parameter oven dapat dimodifikasi setiap saat.
Desain solder khusus, hemat suhu terbaik, konsumsi daya terendah di bidang yang sama.
Memaksa pendinginan air dengan cepat dan genap, kecepatannya dapat dikontrol dengan konversi frekuensi, tidak ada peningkatan suhu
titik solder halus dan bersinar.
Flowmeter nitrogen memungkinkan Anda untuk mengetahui fluks nitrogen kapan saja.
Mengekstraksi oksigen dengan cepat dan mengisi dengan nitrogen yang dapat memberikan nitrogen dengan kemurnian tinggi dengan mudah.
Teknologi anti bocor nitrogen vertikal untuk mencegah bocornya nitrogen.


Model TOP7720N TOP8820N TOP1020N
Pemanasan bagian dari parameter
Zona Pemanasan Top7 / Bottom7 Top8 / Bottom8 Top10 / Bottom10
Zona Pemanasan Panjang 2625mm 3000mm 3750mm
Kuantitas Zona Pendinginan Top2 / Bawah2
Sistem Konveyor
Lebar Maks. Dari Jenis Rail 400mmMesh jenis sabuk 450mm
Rentang Penyesuaian Rel 50-400mm
Arah Konveyor L → R (R → L)
Jenis Fixation Rail Rail Tetap Depan (Opsi: Rail Tetap Belakang)
Konveyor Tinggi Mesh 880 ± 20mm, Chain900 ± 20mm
Conveyor Type Chaim + Mesh
Kecepatan Konveyor 300-2000mm / Min
Sistem Pengendalian
Power 3 Phase 5 Wores (380V 50 / 60Hz)
Kekuatan Memulai 38Kw 45Kw 58Kw
Approx.10Kw Approx.12Kw Approx.15Kw
Waktu Pemanasan Sekitar 20 menit
kisaran Temperatur Kontrol Kamar Temperatur-350 ℃
Kontrol Suhu Kendali komputer loop tertutup PID, kontrol SSR
Kontrol Suhu PC LCD + PLC
Akurasi Kontrol Suhu ± 1 ℃
Kesalahan Distribusi Suhu PCB ± 1-2 ℃
Standar Metode Pendinginan: Jenis Udara Paksa (Opsi: Water-Chiller)
Abnormal Alarm AbnormalTemperature (Temp Ekstra Tinggi / Ekstra Rendah)
Board Dropped Alarm Tower Light: Pemanasan Kuning; Hijau-Normal; Merah-Abnormal
Ukuran & Berat Mesin
Approx Weight Approx.2000Kg Approx.2200Kg Approx.2500Kg
Dimensi (mm) L × W × H L49000 × W1400 × H1600 L5200 × W1400 × H1600 L6000 × W1400 × H1600
Volume Knalpot 10 kubik / min 2 saluran 180MM
Bagian nitrogen
Sistem Nitrogen (RFN-820) / Nitrogen fluks: 20-30m3 / jam Kerapatan oksigen: 500-800ppm
Sistem pendingin air eksternal Daya: Kecepatan Pendinginan 3P: ≥6 ℃ dtk
