Menyoroti:
Mesin AOI Inspeksi Optik Otomatis
, Mesin AOI TR7700 SIII SMT
, Mesin AOI Ultra SMT

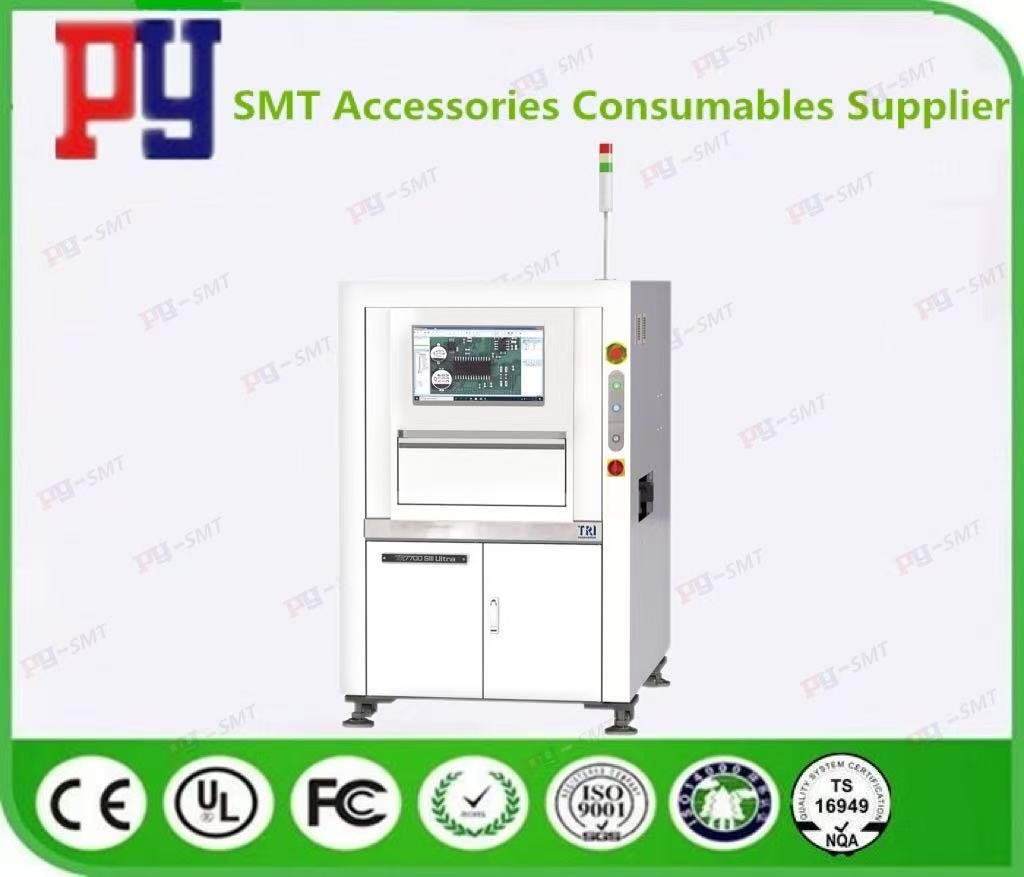

Mesin Inspeksi Optik Otomatis (AOI) TR7700 SIII Ultra SMT AOI
Spesifikasi:
| Sistem optik |
|
| Metode Pencitraan |
Pencitraan Dinamis |
| Kamera atas |
4 MP / 9 MP / 12 MP Kamera Berwarna Berkecepatan Tinggi |
| Kamera Sudut |
N/A |
| Resolusi Gambar |
5.5 μm, 6 μm, 10 μm, 15 μm (pengaturan pabrik) |
| Pencahayaan |
LED multi-fase RGB+W |
| Teknologi 3D |
Sensor laser 3D (Optional) |
| Max. 3D Range |
N/A |
| Kinerja Inspeksi |
|
| Kecepatan Pencitraan |
4 MP@ 10 μm: hingga 60 cm2/detik |
| 4 MP@ 15 μm: hingga 120 cm2/detik |
| 9 MP@ 10 μm: hingga 80 cm2/detik |
| 12 MP @ 5,5 μm: hingga 32 cm2/detik |
| 12 MP@ 6 μm: hingga 37 cm2/detik |
| Motion Table & Kontrol |
|
| Kontrol sumbu X |
Ballscrew + AC Servo dengan Motion Controller |
| Kontrol sumbu Y |
Ballscrew + AC Servo dengan Motion Controller |
| Kontrol sumbu Z |
Ballscrew + AC Servo dengan Motion Controller |
| Resolusi sumbu X-Y |
1 μm |
| Pengelolaan Dewan |
|
| Ukuran PCB maksimal |
TR7700 SIII Ultra: 510 x 460 mm |
| |
| TR7700 SIII Ultra DL: 510 x 310 mm x 2 jalur, 510 x 590 mm x 1 jalur |
| Ketebalan PCB |
0.6-5 mm |
| Berat maksimum PCB |
Opsional: 5 kg |
| Kebersihan atas |
Opsional: 48 mm |
| Kebersihan bagian bawah |
40 mm |
| Kebersihan tepi |
Opsional: 4 mm / 5 mm |
| Conveyor |
Ketinggian Inline: 880 920 mm |
| |
| * Opsional: 940-965 mm (SMEMA kompatibel) |
| Fungsi Inspeksi |
|
| komponen |
Hilang |
| Tombstoning |
| Billboarding |
| Polaritas |
| Rotasi |
| Pergeseran |
| Penanda yang salah (OCV) |
| Cacat |
| Kebawah Kebawah |
| Komponen tambahan |
| Bahan asing |
| Solder |
Lemparan Lemparan |
| Solder yang Tidak Cukup |
| Jembatan |
| Pin melalui lubang |
| Timah yang Diangkat |
| Jari Emas |
| Goresan/Kontaminasi |
| Dimensi |
|
| WxDxH |
TR7700 SIII Ultra: 1100 x 1720 x 1710 mm |
| TR7700 SIII Ultra DL: 1365 x 1720 x 1710 mm |
| |
| Catatan: Tidak termasuk menara sinyal, ketinggian menara sinyal 515 mm |
| Berat badan |
TR7700 SIII Ultra: 940 kg |
| TR7700 SIII Ultra DL: 960 kg |
Mesin lainnya:
| TR7007D Plus |
| TR7007M SII Plus |
| TR7700 SII |
| TR7007 SII |
| TR7007Q SII |
| TR7007 SIII |
| TR7007Q Plus |
| TR7700QH SII |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII DT |
TR7700 SIII Ultra gambar:
