Timbal Gratis SMT Reflow Oven Peralatan Profil Termal KIC K2 Smart Profiling Profiler

SMT Reflow Oven Peralatan Profil Termal KIC K2 Smart Profiling Profiler

Dengan mudah melihat dan berbagi profil termal oven reflow pada perangkat seluler

Setter Profil Kelas Menengah Baru

Setter profil generasi baru menggantikan yang terakhir dari profiler teknologi lama KIC

Harga kompetitif untuk pasar kelas menengah

Perangkat Keras yang Kompak dan Kuat

K² akan masuk melalui ruang berpemanas ketat yang sering ditemukan dalam produksi bebas timbal

7 dimensi unit TC:

206 x 60 x 17 (mm)

Pelindung: 302 x 75 x 23 (mm)

9 dimensi unit TC

206 x 75 x 17 (mm)

Pelindung: 312 x 90 x 23 (mm)

Perangkat keras yang tahan lama yang dirancang untuk tahan terhadap lingkungan produksi yang kasar

Pengoperasian yang Gagal-Aman

Mulai otomatis ketika suhu di bawah pemicu 'awal' yang ditentukan, melindungi K² dan memastikan titik awal yang konsisten dan profil yang berulang

Perangkat keras yang dirancang untuk pengukuran yang akurat

Engineer menetapkan parameter terkait kualitas dan produktivitas:

Tingkat PWI

Minimum / maksimum kecepatan konveyor yang diijinkan

Suhu puncak maksimum, dll.

Untuk digunakan oleh operator oven reflow, teknisi dan insinyur yang membutuhkan profil termal oven reflow

Perangkat Lunak Pengaturan Oven Reflow

KIC's optimization software does a complete search for all possible combinations of oven zone temperatures and conveyor speeds. Perangkat lunak pengoptimalan KIC melakukan pencarian lengkap untuk semua kemungkinan kombinasi suhu zona oven dan kecepatan konveyor. It selects the very best oven setup for each new product within seconds Ini memilih pengaturan oven terbaik untuk setiap produk baru dalam hitungan detik

Kriteria pengaturan yang dipilih pengguna berfokus pada pemosisian profil ke arah:

bagian tengah jendela proses

kecepatan konveyor maksimum

penggunaan listrik oven minimum

Analisis Profil Instan dan Tujuan

Process Window Index (PWI) yang terkenal dari KIC menjelaskan bagaimana profil tersebut sesuai dengan jendela proses yang telah dibuat, dengan satu nomor:

PWI di atas 100 = profil di luar spesifikasi

PWI pada 100 = profil tepat pada batas spesifikasi

PWI di bawah 100 = profil dalam spesifikasi

PWI pada 0 = pusat tepat dari jendela proses

Analisis profil langsung

Analisis profil objektif dan personil-independen

Data profil terluar dibuat terlihat

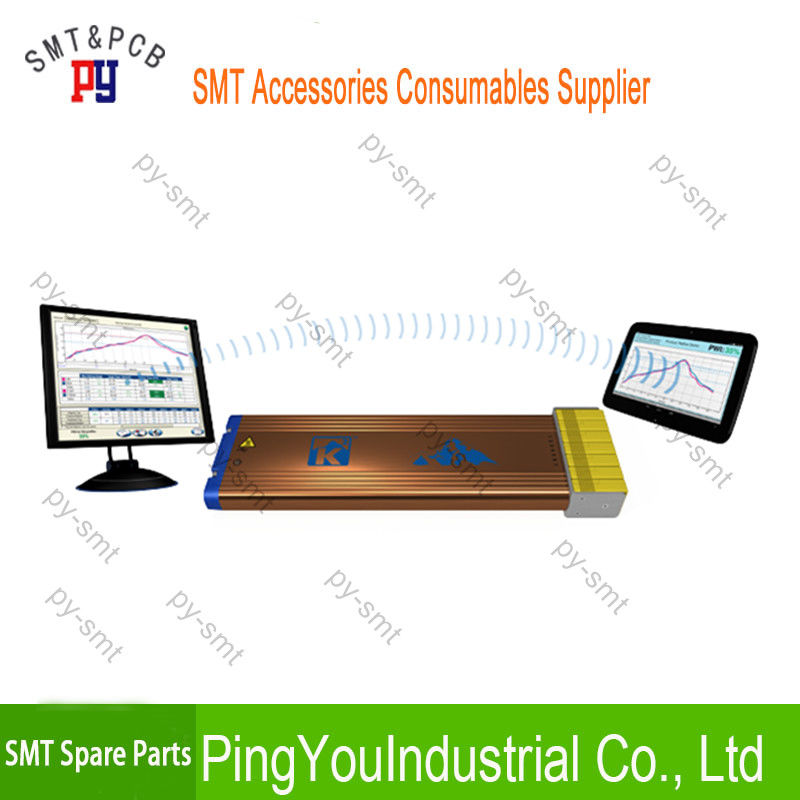

Mengakses Data Profil K² pada PC atau Perangkat Seluler

Data profil dapat ditampilkan dalam dua cara:

Pada PC oven atau PC profiling

Di perangkat seluler Android Resmi

Fungsi berbagi yang nyaman untuk data profil yang dipilih

Model Datalogger: data diunduh ke komputer melalui kabel USB setelah dijalankan

Mobile Profile Viewer KIC adalah WiFi
dan Bluetooth kompatibel.

Note: The KIC software may interface directly with some oven controllers, eliminating the need for manual setpoint data entry. Catatan: Perangkat lunak KIC dapat berinteraksi langsung dengan beberapa pengontrol oven, menghilangkan kebutuhan untuk entri data setpoint manual. Please consult your oven supplier for availability. Silakan berkonsultasi dengan pemasok oven Anda untuk ketersediaan. The KIC software is dongle protected. Perangkat lunak KIC dilindungi dongle.

Pembuatan Profil Dikurangi menjadi Satu Nomor

The PWI measures the profile's fit to the process window in a mathematical and objective manner by using a single number. PWI mengukur kecocokan profil dengan jendela proses secara matematis dan objektif dengan menggunakan nomor tunggal. This aids in optimizing the process by comparing and ranking alternative profiles in terms of their fit to the available process window. Ini membantu dalam mengoptimalkan proses dengan membandingkan dan memberi peringkat profil alternatif dalam hal kesesuaiannya dengan jendela proses yang tersedia. The lower the PWI, the more efficient and stable the process! Semakin rendah PWI, semakin efisien dan stabil prosesnya! (See the PWI data sheet for a detailed explanation) (Lihat lembar data PWI untuk penjelasan terperinci)

Daya tahan maksimum dalam hitungan menit pada suhu yang ditentukan

K² Isi Kit

• Setter Profil
• Perisai Termal
• CD perangkat lunak
• Dongle Perlindungan Perangkat Lunak
• Kabel USB (A Pria / Mini-B)
• Baterai AAA (6)
• Gunting

• Termokopel
• Carrying Case
• Manual Pengguna Elektronik
• Panduan Perangkat Keras Elektronik
• Sarung tangan
• Panduan Memulai
• Sertifikat Kalibrasi
