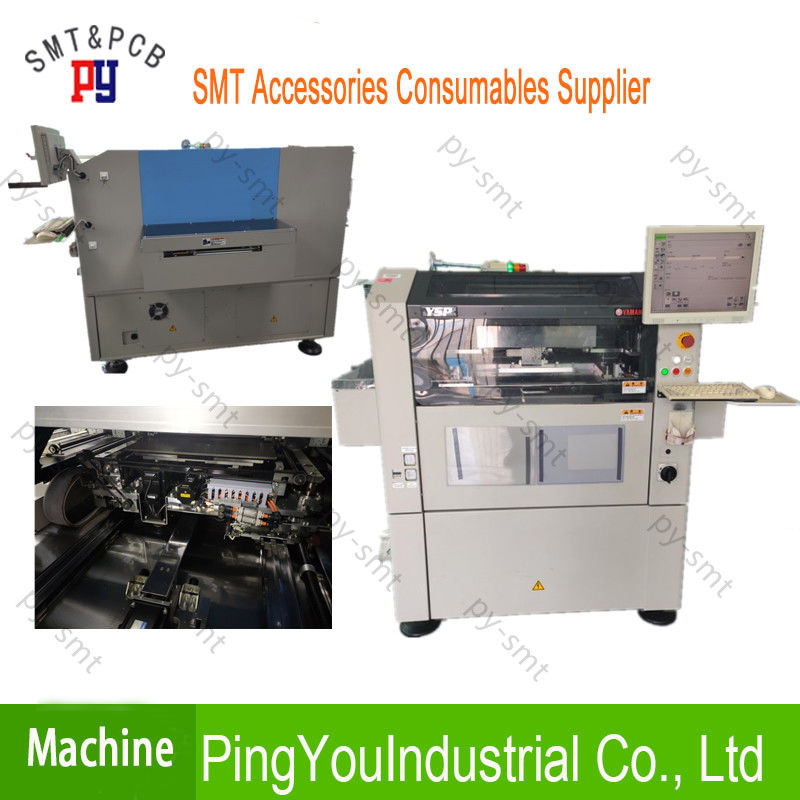

Peralatan Perakitan SMT Stainless Steel YAMAHA YSP Solder Paste Printer Layar

YAMAHA YSP Solder Paste Layar Printer Dengan Presisi Sempurna Karena Asli Digunakan

YAMAHA YSP PCB Screen Printer KHT-000

YAMAHA YSP Solder Paste Layar Printer Dengan Presisi Sempurna Karena Asli Digunakan

Mesin Screen Printer berkecepatan tinggi YAMAHA dengan presisi sempurna karena kepala 3S asli YAMAHA yang secara otomatis menyesuaikan sudut penyapu (dengan interval 1 derajat) antara 45 dan 65 derajat.

High-Speen Presisi tinggi

Printer High-end Universal

11 detik / siklus * Line-tact

Kemampuan pencetakan berkecepatan tinggi

3σ: +/- 0,005mm

Pengulangan posisi

Sistem PSC

(PSC: Kontrol Stabilitas Cetak)

Kepala 3S

(3S: Swing Single Squeegee)

Mencetak variabel angle serangan

Berlaku area pringint L600mm

Sistem YAMAHA Dual Lane berlaku

Kemampuan mencetak berkecepatan tinggi, 9,5 detik / siklus

Akurasi cetak basah: ± 25 μm (6σ)

Akurasi kemampuan posisi berulang: ± 12,5 μm (6σ)

Stensil hingga L 750 x W 750 mm

Informasi kepala pencetakan:

- Head 3S (3S = Swing Single Squeezee)

- Kecepatan squeegee: 2 hingga 200 mm / detik

- Gaya tekan Squeegee: 5 hingga 200 N +/- 2N (kontrol umpan balik)

- Sudut serangan pencetakan variabel Squeegee: 45 hingga 65 derajat

- Bahan pisau squeegee: Logam atau Urethane

Pilihan:

- Kamera inspeksi cetak 2D

- Sistem vakum PCB

- Sistem UPS

- Sistem PSC (PSC: Print Stability Control)

- Unit kontrol suhu

- Pengukuran volume Solder Paste-roll

- Perangkat Lunak: Peralatan Pabrik YAMAHA

Ukuran mesin:

- dengan conveyor normal: L 1.640 mm x W 1.640 mm x H 1.400 mm

- dengan konveyor ekstensi keluar: L 1.973 mm x W 1.640 mm x H 1.400 mm

Berat mesin: 1.500 kg

YSP (Model: KHT-000)

L510xW460mm PCB Berlaku untuk L50xW50mm

Berlaku untuk mencetak area L600mm yang lebih panjang dengan mengangkut L610mm lebih lama

Kepala cetak Kepala 3S (dinamai setelah Swing Single Squeegee)

Untuk memuat squeegee, mungkin untuk memilih dari squeegee logam atau urethane

Akurasi pencetakan Akurasi pencetakan (3σ) +/- 0,025mm

Akurasi untuk penyelarasan berulang (3σ): +/- 0,005mm

Waktu siklus 11,0 detik (untuk pencetakan normal dalam kondisi optimal kami)

Ukuran stensil yang berlaku L750x W750 mm L736x W736 mm L750x W650 mm L650x W550 mm L600x W550 mm * 1 L550x W650 mm * 1

Max ukuran PCB L510xW460 mm L510x W460 mm L510x W350 mm L330x W250 mm L330x W250 mm L330x W250 mm

Catu daya 3 Fase AC 200/208/220/240/380/400/416 V +/- 10%

Sumber pasokan udara 0.45MPa

Dimensi eksternal L1,640mmxW1,640mmxH1,400mm (tidak termasuk proyeksi)

Weigh Approx. Timbang kira-kira. 1,600kg 1,600 kg

Stensil ukuran ini membutuhkan tambahan adaptor pemasangan dan penggantian nozzle pembersih.

Spesifikasi dan penampilan dapat berubah tanpa pemberitahuan sebelumnya.
