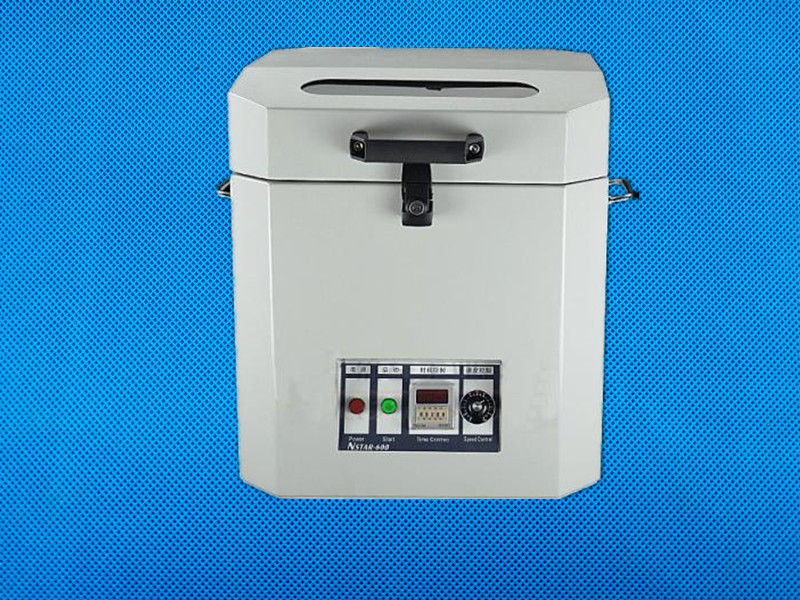

Perakitan PCB Peralatan Perakitan SMT Timah Krim Mixer / Mesin Pengaduk Pasta Solder

Fe Utama

1. Perkenalan
Revolusi gaya sentrifugal yang dihasilkan oleh mixer pasta otomatis, gaya yang dihasilkan oleh rotasi poros yang berputar dan sudut 45 derajat. Tangki ini terletak di ujung atas gerakan terus-menerus ke bawah pasta, Terletak di bagian bawah pipa ke tangki di atas pasta di sekitar gerakan, pembentukan tindakan pengadukan tipe tornado corong, membuat campuran pasta halus dan pelunakan, deaeration mencapai viskositas yang tepat setelah pencampuran pasta memiliki keterbasahan yang baik, keseragaman difusi, efek pencetakan yang sangat baik, untuk mencapai kinerja reflow solder terbaik saat itu. Karakteristiknya adalah sebagai berikut:

A, Pencampuran tidak memerlukan pasta sebelumnya.
B, sirkuit kontrol khusus, waktu dan kecepatan pencampuran dapat disesuaikan, mudah dioperasikan.
C, Tempel rotasi 45 derajat, sepanjang arah sumbu, tidak melekat pada pasta penutup tangki.
D Kelancaran, kebisingan rendah, dengan suhu alami dalam proses pencampuran, efek menghilangkan gelembung.
E, pasta pot tanpa membuka tutupnya, nyaman, aman, cocok untuk berbagai kemasan pasta pot penjepit.
F, Tanpa air, tidak merusak bentuk timah.
G, Power tunggal 220V, dengan perangkat keamanan, untuk memastikan keamanan pribadi

2, Instalasi
A, Keluarkan kemasannya, baca manual ini dengan seksama. Tangannya di bagian bawah posisi mesin host menyebutkan host, ke arah yang benar, dan meletakkan persyaratan ground host yang stabil.
B, Silakan periksa penggunaan spesifikasi mesin (AC220V) dan spesifikasi tegangan kota.
C, Buka kunci, buka penutup mesin, tangan perangkat operasi revolusi searah jarum jam dan fixture harus lebih banyak pasta pot melakukan rotasi yang sesuai.
D, Konfirmasikan catu daya benar dan sakelar daya dalam posisi mati / mati ..
E. Sebagai kualitas pasta solder dan kondisi pendingin, sesuaikan waktu panel yang diatur untuk waktu pencampuran yang lebih baik.
F, Untuk menghentikan pengoperasian mesin, sesuai dengan daya untuk membuka kunci, hentikan dan batalkan operasi.
3, Hal-hal yang perlu diperhatikan
Dilarang keras melakukan operasi dalam hal membuka penutup atau penutup mesin., Produksi berjalan setelah mesin membuka penutup, harus menunggu mesin benar-benar berhenti dan kemudian terbuka. Akan ada beberapa goncangan ketika mesin bergerak., Jadi mesin harus ditempatkan di tempat yang stabil dan padat., Jika mesin berjalan sekali berlebihan getaran intens abnormal, Segera matikan daya, Setelah mesin berhenti berjalan, kemudian Buka cek penutup, tidak termasuk.
4, Parameter Perangkat
Tegangan kerja: AC220V (60HZ) 40W
Kecepatan lari: pertama kali: 1400RPM: kali kedua: 400RPM
Ukuran: 410 * 410 * 490MM (WDH)
Berat bersih / berat kotor: 40kg / 45KG
pengaturan waktu: 0,1-9,9 detik, sesuaikan 0,1S per kali.
10-30 detik, sesuaikan 1.0S per kali
5, Langkah-Operasi
Langkah1:. Buka penutup kunci dan penutup, lalu konfirmasi
yang tidak memiliki hal-hal lain di dalam.

Langkah 2: keluarkan pasta solder dan imbang (500g)

Langkah 3: Masukkan pasta solder dan imbang ke dalam pot. (Tandai: Jika maks dua pot pada saat yang sama, perlu menghapus imbangan)

Langkah 4: silakan putar sekitar dengan tangan, konfirmasikan bahwa tidak saling mempengaruhi. kemudian tutup penutup dan buka sakelar daya.

Langkah 5: Tetapkan waktu maxing yang lebih baik, 5 menit untuk referensi (Tandai: pengontrol waktu: H-jam, M-Menit, S-Detik, ini menunjukkan 05M00, itu ok)

Langkah 6: Tekan tombol mulai nanti, lampu yang menyala akan menyala, kemudian mixer pasta solder mulai maks pasta solder secara otomatis sampai selesai, kemudian langkah otomatis.

Langkah 7: Campur sepenuhnya nanti, tekan tombol mulai dan tutup sakelar
6, Pemeliharaan
Mixer pasta solder adalah mesin kecil yang presisi, sehingga perlu sering melakukan perawatan, memperpanjang umur.
A, Perlu menggunakan bantalan tertutup sepenuhnya, Mesin harus tetap bersih
B, Putar sabuk perangkat barang tidak tahan lama, Jika ada kerusakan pada penggantian tepat waktu
7, Mark
Jika Anda membutuhkan tangki pencampuran dua pasta solder pada saat yang sama, Untuk mengkonfirmasi bahwa beratnya kira-kira sama, perbedaannya tidak lebih dari 50g, Jika Anda hanya perlu pot campuran pasta sesuai dengan berat pasta solder untuk memilih 500g berlawanan , Atau dengan pot pasta solder bekas yang kosong ke dalam berat yang setara atau barang-barang lainnya ketika beratnya seimbang. Untuk menghentikan operasi mesin, sesuai dengan kekuatan untuk membuka kunci, berhenti dan batalkan operasi. Operasi untuk membuka penutup mesin , kesempatan ini secara otomatis akan berhenti berjalan, penutup atas tertutup setelah melakukan operasi pencampuran, tidak perlu menekan tombol daya
