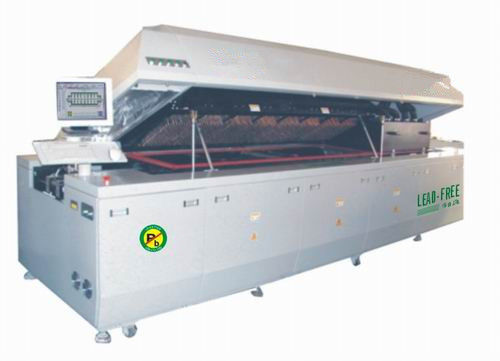

Peralatan Perakitan SMT Otomatis 10 Zona LEAD Nitrogen Reflow Oven Gratis

1. Lenovo PC, sistem operasi windows 7, layar antarmuka Cina-Inggris.

2. Semua data produksi akan dicadangkan secara otomatis, yang cocok untuk manajemen ISO9000.

3. Kesalahan Diagnosis Cerdas, menampilkan alarm dan daftar.

4.15% efisiensi perpindahan panas ditingkatkan, yang lebih cocok untuk proses pengelasan LEAD-FREE.

5.Guide rail adalah melalui perlakuan panas khusus, sulit untuk keluar dari bentuk.

6. gantung utama diperkuat, yang dapat menghindari deformasi dan gangguan PCB.

7. Kontrol Siemens PLC, lebih tahan lama dan stabil.

8. oven reflow paling hemat energi

Fitur Produk:

Mesin ini mengadopsi metode pemanasan papan pemanas impor dengan suhu rata dan efisiensi kompensasi panas tinggi, sangat cocok untuk dijual komponen BGA CSP.
Desain roda angin paten dapat memastikan kecepatan angin kecepatan angin dapat disesuaikan dengan konversi frekuensi.
Semua zona suhu menerapkan kontrol PID siklus tidak tergantung dan gaya pemanas naik dan turun, yang membuat suhu oven akurat dengan kapasitas panas yang besar.
Pemanasannya cepat, butuh kurang dari 30 menit panas dari suhu normal ke suhu kerja.
Didukung oleh motor kecepatan tinggi impor suhu tinggi dengan kualitas tinggi, angin panas yang dibuat stabil tanpa getaran dan kebisingan.
Penutup atas dari oven dinaikkan oleh handspike listrik, aman dan kredibilitas.
Konveyor paralel inphase dari rantai dan mesh yang mengadopsi pengaturan kecepatan langkah yang lebih rendah.
Lagu ini dibuat dari paduan aluminium khusus dengan akurasi kekakuan tinggi dan intensitas sistem pengisian rantai Afrika.
Fungsi perlindungan daya UPS mati yang memastikan output normal papan PCB tanpa kerusakan setelah daya mati.
Sistem kontrol perangkat lunak pemrograman yang kuat, Dapat mendeteksi suhu online PCB dan dapat menganalisis, menyimpan, dan mengetik
kurva data.
Protokol MODBUS diadopsi dalam komunikasi PC dan PLC bekerja secara stabil tanpa penghentian sistem.
Secara otomatis memantau dan menampilkan kondisi kerja oven, parameter oven dapat dimodifikasi setiap saat.
Desain solder khusus, hemat suhu terbaik, konsumsi daya terendah di bidang yang sama.
Memaksa pendinginan air dengan cepat dan genap, kecepatannya dapat dikontrol dengan konversi frekuensi, tidak ada peningkatan suhu
titik solder halus dan bersinar.
Flowmeter nitrogen memungkinkan Anda untuk mengetahui fluks nitrogen kapan saja.
Mengekstraksi oksigen dengan cepat dan mengisi dengan nitrogen yang dapat memberikan nitrogen dengan kemurnian tinggi dengan mudah.
Teknologi anti bocor nitrogen vertikal untuk mencegah bocornya nitrogen.

Model W7720 W8820

W1020
Struktur zona

Pemanasan bagian dari parameter Top7 / Bottom7 Top8 / Bottom8 Top10 / Bottom10
Panjang zona pemanasan 2625mm 3000mm 3750mm
Jumlah zona pendingin Top1 / Bottom1
Transport bagian dari parameter
Lebar Maks. Dari PCB Rail tipe 350mm mesh belt tipe 420mm
Rentang Penyesuaian Rel 50-350mm
Arah Konveyor L → R (R → L)
Jenis Fixation Rail Rail Tetap Depan (Opsi: Rail Tetap Belakang)
Conveyor Speed ​​Mesh 880 ± 20mm, Chain900 ± 20mm
Jenis konveyor Chaim + Mesh
Kecepatan Konveyor 200-2000mm / Min
Kontrol bagian dari parameter
Sumber daya 3 Fase 5 Terburuk (380V 50 / 60Hz)
Daya normal 33Kw 38Kw 46Kw
Mulai daya Approx.8Kw Approx.9.5Kw Approx.11Kw
Waktu Pemanasan 20MIN
Kisaran suhu Kamar Temper-350 ℃
Kontrol Suhu Komputer lengkap (instrumen) Kontrol loop tertutup PID, drive SSR
Kontrol Suhu PC LCD + PLC
Akurasi Kontrol Suhu ± 1 ℃
Kesalahan Distribusi Suhu PCB ± 1-2 ℃
Standar Metode Pendinginan: Jenis Udara Paksa (Opsi: Water-Chiller)
Board Dropped Alarm Tower Light: Pemanasan Kuning; Hijau-Normal; Merah-Abnormal
Abnormal Alarm AbnormalTemperature (Temp Ekstra Tinggi / Ekstra Rendah)
Parameter tubuh
Approx Weight Approx.1400Kg Approx.1600Kg Approx.2000Kg
Dimensi (mm) L × W × H LL4650 × W1200 × H1450 LL5000 × W1200 × H1450 L5700 × W1200 × H1450
Volume Knalpot 10M3 / min 2Keluaran ￠ 180MM
