Intelligent Thermal Profiler Peralatan Majelis SMT KIC X5 Smart Profileing 7-12 Channel

SMT Cerdas Profiler Panas KIC Profiler X5 Cerdas Profiling 7-12 Saluran Untuk Mesin Oven Reflow

Perangkat Keras dan Kuat dengan Garansi 2 Tahun

This new and improved thermal profiler hardware is designed to withstand the roughest and toughest daily handling. Perangkat keras profiler termal yang baru dan lebih baik ini dirancang untuk tahan terhadap penanganan harian yang paling keras dan sulit. In addition, the electronic circuitry has been changed to tolerate a higher level of voltage spikes Selain itu, sirkuit elektronik telah diubah untuk mentolerir tingkat lonjakan tegangan yang lebih tinggi
that occur occasionally in some ovens and wave solder machines. yang terjadi kadang-kadang di beberapa oven dan mesin gelombang solder. KIC is putting its money where its mouth is by offering a standard two year warranty on this durable profiler. KIC menempatkan uangnya di mulutnya dengan menawarkan garansi dua tahun standar pada profiler tahan lama ini.

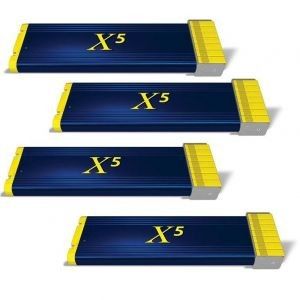

The X⁵™ thermal profiler is available in 7, 9, and 12 channel versions using standard type K thermocouple connectors. Profiler termal X⁵ ™ tersedia dalam versi 7, 9, dan 12 saluran menggunakan konektor termokopel tipe K standar. Acquiring more data in a small unit is only the beginning. Memperoleh lebih banyak data dalam unit kecil hanyalah permulaan. The X⁵'s industry leading performance provides better data acquisition to precisely identify what is going on with each thermal profile and process in the factory. Kinerja industri X⁵ yang terkemuka menyediakan perolehan data yang lebih baik untuk secara tepat mengidentifikasi apa yang terjadi dengan setiap profil termal dan proses di pabrik. Thermal profile data are conveniently transferred to your computer via a USB connection. Data profil termal dengan mudah ditransfer ke komputer Anda melalui koneksi USB. The X⁵'s RF version transfers the profile data in real time to the PC via wireless radio frequency transmitters. Versi RF X⁵ mentransfer data profil secara real time ke PC melalui pemancar frekuensi radio nirkabel. Standard AAA batteries power the X⁵ and you have the option of using rechargeable batteries if you prefer. Baterai AAA standar memberi daya pada X⁵ dan Anda memiliki pilihan untuk menggunakan baterai isi ulang jika Anda mau. The X⁵ is also powered via the USB cable when connected to a computer, bypassing the batteries, thus extending the duration of their use. X⁵ juga diberdayakan melalui kabel USB saat terhubung ke komputer, melewati baterai, sehingga memperpanjang durasi penggunaannya.

Perangkat Lunak Data Intelligence

The X⁵'s thermal profiling software uses a modern, graphical interface that quickly and intuitively guides you through the task of profiling. Perangkat lunak profil termal X⁵ menggunakan antarmuka grafis modern yang secara cepat dan intuitif memandu Anda melalui tugas pembuatan profil. All your critical profile and process data are measured including slope, peak temperature, time above liquidous, etc. In addition, the software measures the Process Window Index™ (PWI) statistic. Semua profil penting Anda dan data proses diukur termasuk kemiringan, suhu puncak, waktu di atas likuid, dll. Selain itu, perangkat lunak ini mengukur statistik Process Window Index ™ (PWI). The PWI mathematically and objectively identifies your profile's 'fit' to the established process window. PWI secara matematis dan objektif mengidentifikasi 'kecocokan' profil Anda dengan jendela proses yang ditetapkan. A PWI less than 100 indicates an in-spec profile. PWI kurang dari 100 menunjukkan profil dalam spesifikasi. The PWI is lower as your process is centered within the process window. PWI lebih rendah karena proses Anda terpusat di dalam jendela proses. Therefore, the lower your PWI, the deeper in the sweet spot of the process window. Oleh karena itu, semakin rendah PWI Anda, semakin dalam di sweet spot jendela proses. The PWI also instantly reveals where your process or the oven needs to be adjusted. PWI juga secara instan mengungkapkan di mana proses atau oven Anda perlu disesuaikan. Manual prediction capability comes standard with the X⁵ allowing you to instantly view the expected change in the profile to changes in the oven setpoints. Kemampuan prediksi manual menjadi standar dengan X⁵ yang memungkinkan Anda untuk secara instan melihat perubahan yang diharapkan pada profil hingga perubahan pada setpoint oven. The X⁵ dual mode includes the passive profiling recording functionality and the active oven setup and process optimization capability. Mode ganda X⁵ mencakup fungsi perekaman profil pasif dan pengaturan oven aktif dan kemampuan optimalisasi proses. The Navigator Power™ software feature automates process improvement and equipment/machine optimization for you and ships standard with the X⁵. Fitur perangkat lunak Navigator Power ™ mengotomatiskan peningkatan proses dan optimisasi peralatan / mesin untuk Anda dan mengirimkan standar dengan X⁵. Within seconds, the Navigator Power will identify the single best oven setup based on your choice of 3 optimization criteria: Dalam hitungan detik, Daya Navigator akan mengidentifikasi pengaturan oven terbaik berdasarkan pada 3 kriteria optimasi Anda:

Pusat jendela proses

Kecepatan konveyor maksimum

Penggunaan listrik minimum

The X⁵ thermal profiler also comes standar with SPC charting software that helps reveal changes in the profile over time. Profiler termal X⁵ juga dilengkapi standar dengan perangkat lunak bagan SPC yang membantu mengungkap perubahan dalam profil dari waktu ke waktu. The X⁵ hardware and software establish a new generation of profiler to improve your equipment's production quality, productivity, and documentation. Perangkat keras dan perangkat lunak X⁵ membentuk generasi baru profiler untuk meningkatkan kualitas produksi, produktivitas, dan dokumentasi peralatan Anda.

See the video. Lihat videonya. In spec reflow oven setup with numerous unique component process windows on the same board. Khususnya, pengaturan oven reflow dengan berbagai komponen proses windows pada board yang sama.

Model Datalogger: data diunduh ke komputer melalui kabel USB setelah dijalankan.

Dual Unit Model: data are sent to the computer in real-time during the run. Model Satuan Ganda: data dikirim ke komputer secara real-time selama proses. Data are also stored internally for USB download after the run. Data juga disimpan secara internal untuk unduhan USB setelah dijalankan.

Note: The Profiling Software may interface directly with some oven controllers, eliminating the need for manual setpoint data entry. Catatan: Perangkat Lunak Profiling dapat berinteraksi langsung dengan beberapa pengontrol oven, menghilangkan kebutuhan untuk entri data setpoint manual. Please consult your oven supplier for availability. Silakan berkonsultasi dengan pemasok oven Anda untuk ketersediaan. The Profiling Software is dongle protected. Perangkat Lunak Profiling dilindungi dongle. Accuracy based on factory calibration. Akurasi berdasarkan kalibrasi pabrik.

Pembuatan Profil Dikurangi menjadi Satu Nomor

The PWI measures the profile's fit to the process window in a mathematical and objective manner by using a single number. PWI mengukur kecocokan profil dengan jendela proses secara matematis dan objektif dengan menggunakan nomor tunggal. This aids in optimizing the process by comparing and ranking alternative profiles in terms of their fit to the available process window. Ini membantu dalam mengoptimalkan proses dengan membandingkan dan memberi peringkat profil alternatif dalam hal kesesuaiannya dengan jendela proses yang tersedia. The lower the PWI, the more efficient and stable the process! Semakin rendah PWI, semakin efisien dan stabil prosesnya! (See the PWI data sheet for a detailed explanation) (Lihat lembar data PWI untuk penjelasan terperinci)

Daya tahan maksimum dalam hitungan menit pada suhu yang ditentukan

Isi Kit X⁵

Profiler

Perisai Termal

CD perangkat lunak

Dongle Perlindungan Perangkat Lunak

Kabel USB (A Pria / Mini-B)

Baterai AAA (6)

Gunting

Base Station (Penerima / Pemancar) *

Carrying Case

Termokopel *

Manual Pengguna Elektronik

Panduan Perangkat Keras Elektronik

Sarung tangan

Panduan Memulai

Sertifikat Kalibrasi

Kabel USB Emas A Pria / Wanita Ext
