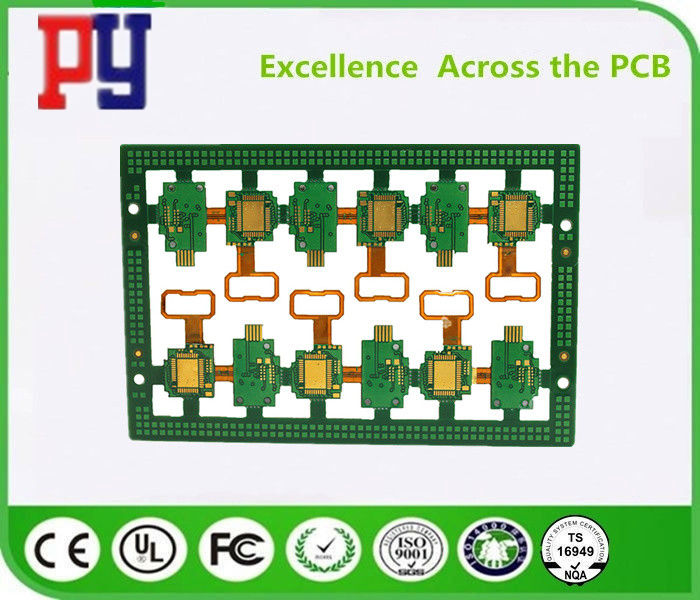

Papan Sirkuit Cetak Fleksibel Rigid Timah Sided Double Sided Medis 4 Lapisan Proses ENIG

Name: Papan Sirkuit Cetak Fleksibel Rigid Timah Sided Double Sided Medis 4 Lapisan Proses ENIG
Brand: Ping You Industrial Co.,Ltd
SKU: Dapat disesuaikan
Price: 7,499.50 USD
Availability: InStock

Rincian produk

Tempat asal: Cina

Nama merek: PY

Sertifikasi: ISO CE

Nomor model: Dapat disesuaikan

Syarat Pembayaran & Pengiriman

Kuantitas min Order: 1pcs

Harga: Dapat dinegosiasikan

Kemasan rincian: kotak kayu

Waktu pengiriman: 3-10 hari

Syarat-syarat pembayaran: L/C, T/T, PayPal

Menyediakan kemampuan: 1000 pcs/bulan

Dapatkan Harga Terbaik

Rincian produk

Deskripsi Produk

Rating & Ulasan

Rincian produk

Menyoroti:
                                                                                                                                                                                                                                                                                    papan sirkuit cetak fleksibel kaku, papan sirkuit fleksibel kaku


PCB:	papan pcb universal / papan sirkuit HDI	Tempat asal::	Cina
Nama::	papan sirkuit FR4	Luar::	Kotak karton
Rincian Kemasan::	Inner: dikemas dengan vakum	Proses Khusus:	ENIG
Kisaran ketebalan:	1.0mm	Kualitas:	tes 100%.
Jaminan:	1 tahun	Jaminan:	1 tahun

PCB:	papan pcb universal / papan sirkuit HDI
Tempat asal::	Cina
Nama::	papan sirkuit FR4
Luar::	Kotak karton
Rincian Kemasan::	Inner: dikemas dengan vakum
Proses Khusus:	ENIG
Kisaran ketebalan:	1.0mm
Kualitas:	tes 100%.
Jaminan:	1 tahun
Jaminan:	1 tahun

Deskripsi Produk

Detail Cepat:

1. Jumlah Lapisan: 4 lapisan

Ketebalan 2.1.6mm, 1oz tembaga

3.Multilayer rigid-flex pcb

4. Permukaan akhir: NiAu

5. topeng solder hijau

6. Putih silkscreen

Spesifikasi:

Bahan	FR4
Jumlah lapisan	4 lapisan
Ketebalan papan	1.6mm
Ketebalan tembaga	1 oz
Ukuran bor minimum	0.2mm
Jejak & celah minimum	0.2mm
Permukaan akhir	NiAu
Aplikasi	Medis
Teknologi Khusus	Flex: layer 4
	tembaga diisi vias

Deskripsi

1. Produsen profesional PCB dan perakitan PCB khusus dalam PCB satu sisi, PCB dua sisi, multilayer PCB, tata letak dan desain PCB dan perakitan PCB

2. Jenis Bahan: FR4, bahan non-halogen, Basis Aluminium, Basis Cooper, bahan frekuensi tinggi, Foil tembaga tebal, 94-V0 (HB), Bahan PI, TINGGI TG: SL S1000-2, ITEQ: IT180

3. Pengobatan permukaan: HAL, Immersion Gold, Immersion Tin, Immersion silver, Jari Emas, OSP, HAL (Immersion Gold, OSP, Immersion silver, Immersion Tin) + Jari Emas

Aplikasi

Produk diterapkan pada berbagai industri berteknologi tinggi seperti: LED, telekomunikasi, aplikasi komputer, pencahayaan, mesin permainan, kontrol industri, daya, mobil, dan elektronik konsumen kelas atas, dll. Dengan kerja keras dan upaya untuk pemasaran, ekspor produk ke negara-negara Amerika, Kanada, Eropa, Afrika dan negara-negara Asia-pasifik lainnya

Kemampuan

		Prototipe presisi tinggi	Produksi massal PCB
Layers Max		1-28 lapisan	1-14 lapisan
Lebar garis MIN (mil)		3mil	4mil
MIN Line space (mil)		3mil	4mil
Min via (pengeboran mekanis)	Ketebalan papan ≤ 2.1mm	0.15mm	0.2mm
	Ketebalan papan 2.5 mm	0.2mm	0.3mm
	Ketebalan papan ＞ 2.5mm	Aspek Ration≤13: 1	Aspek Ration≤13: 1
Rasio Aspek		Aspek Ration≤13: 1	Aspek Ration≤13: 1
Ketebalan papan	MAX	8mm	7mm
Ketebalan papan	MIN	2 lapisan: 0.2mm; 4 lapisan: 0.35mm; 6 lapisan: 0.55mm; 8 lapisan: 0.7mm; 10 lapisan: 0.9mm	2 lapisan: 0.2mm; 4 lapisan: 0.4mm; 6 lapisan: 0.6mm; 8 lapisan: 0.8mm
Ukuran papan MAX		610 * 1200mm	610 * 1200mm
Ketebalan tembaga max		0,5-6oz	0,5-6oz
Perendaman Emas / Ketebalan Berlapis Emas		Immersion Gold: Au, 1–8u ” Jari emas: Au, 1–150u ” Berlapis Emas: Au, 1–150u ” Berlapis Nikel: 50—500u ”
Lubang tembaga tebal		25juta 1jil	25juta 1jil
Toleransi	Ketebalan papan	Ketebalan papan1.0.0mm: +/- 0.1mm 1.0mm <Papan ketebalan≤2.0mm: +/- 10% Ketebalan papan> 2.0mm: +/- 8%	Ketebalan papan1.0.0mm: +/- 0.1mm 1.0mm <Papan ketebalan≤2.0mm: +/- 10% Ketebalan papan> 2.0mm: +/- 8%
	Toleransi garis besar	≤100mm: +/- 0,1mm 100 <≤300mm: +/- 0,15mm > 300mm: +/- 0,2mm	≤100mm: +/- 0,13mm 100 <≤300mm: +/- 0,15mm > 300mm: +/- 0,2mm
	Impedansi	± 10%	± 10%
MIN Solder mask bridge		0,08mm	0.10mm
Memasukkan kemampuan Vias		0,25mm - 0,60mm	0,70mm - 1,00mm

Keuntungan

1. Pabrik PCB langsung
2. Sistem kontrol kualitas yang komprehensif
3. Harga kompetitif
4. Waktu pengiriman giliran cepat dari 48 jam.
5. Sertifikat (ISO / UL E354810 / RoHS)
6. 9 tahun pengalaman dalam mengekspor layanan
7. Tidak Ada MOQ / MOV.
8. Kualitas tinggi. Ketat melalui AOI (Inspeksi Optik Otomatis), QA / QC, piring terbang, Etesting, dll
